詳細信息

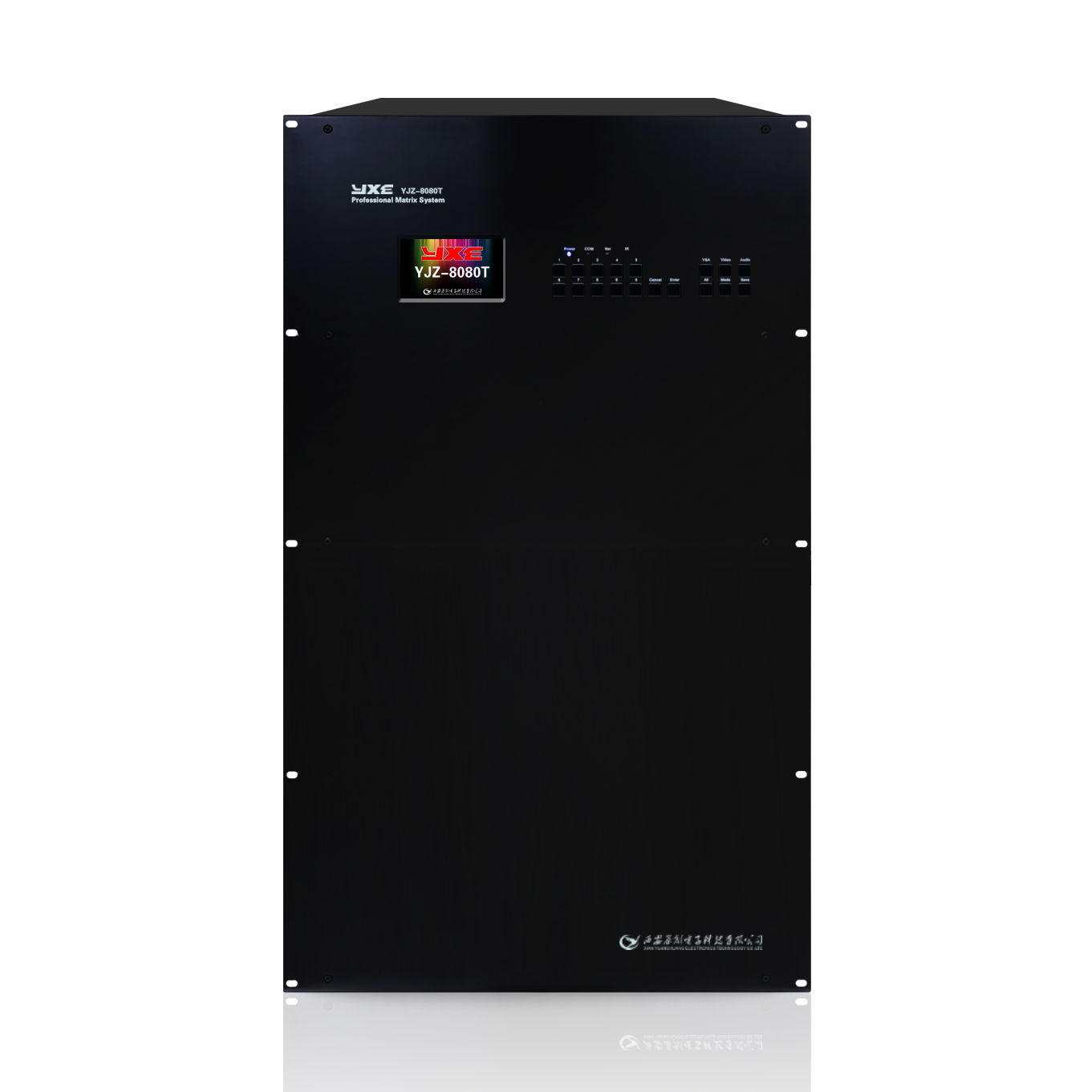

YXE億欣YJZ-8080T圖像拼接矩陣
|
|
| 技術特點 | |
|
1.
采用軟硬件一體化線速處理架構，高清圖像拼接矩陣； 2. 具備任意多種信號輸入、超高清超視頻輸入、高清圖像拼接、實時高分辨率數字圖像處理、圖像幾何處理等高端圖像處理功能于一身； 3. 內置一體化國產正版高清圖像拼接矩陣控制系統軟件，； 4. 多種輸入卡可任意組合：DVI-M、HDMI、Displayport、VGA、DVI、DualLink DVI、、SDI、CVBS、HDBaseT、YPbPr/YCbCr、IP、光纖及自定義超高清分辨率所有輸入支持信號自動檢測，輸入信號可疊加字符標識； 5. 采用超并行處理機制和全同步處理架構，保證了所有輸入信號到各輸出屏的嚴格同步，同時其內建的無縫切換功能保證了任何畫面切換的流暢、無黑場且畫面不丟幀，不撕裂； 6. 模塊化無縫切換混合矩陣采用模塊化輸入及輸出卡架構，同時實現輸入卡的任意接口混插功能； 7. 具備超高分輸入條件下具備超高分切割功能。對計算機視頻信號，能兼容支持各種常見分辨率； 8. 輸入及輸出信號可自定義分辨率，支持非標分辨率輸入及輸出； 9. 具備每個輸出信號可以任意進行縮放，適應不同的顯示及下游設備； 10. 支持對模擬及高分辨率數字信號的去邊、裁切功能，使得對畫面的控制方法更加豐富多樣，可解決前端信號（尤其是非標準的攝像頭輸出信號）產生的黑邊問題； 11. 模塊化無縫切換混合矩陣采用全硬件處理架構，先進的核心處理算法，具備圖像信號全硬件點對點能力； 12. 多路超高分信號處理支持4K及8K超高清輸入輸出； 13. 支持主動3D輸出 1024x768- 1280x800@120Hz； 14. 超高分輸出卡支持 1920x1080@120Hz 及 4K 分辨率； 15. 支持網絡和 RS232 串口調試，支持系統定時，同時提供額外 RS232 串口，可以控制矩陣/投影機等。 16. 設備具有倍頻倍線功能，可對圖像信號進行倍線縮放顯示，對低幀率信號進行倍頻增強顯示，實現對低分辨率、低幀率信號的完美增強回顯。通過倍頻倍線處理，可將不同分辨率的各路信號統一處理輸出相同分辨率的信號，極大程度地提升了畫面的整體質量； 17. 具備擴展顯示識別數據的讀取、修改、自定義 Displayport 輸入支持的分辨率，提高對大屏顯示設備的兼容性，使得設備輸出信號可以適應各種常規以及非常規的應用場合； 18. 采用硬件可編程門陣列架構，內部自建高性能處理算法，圖像處理性能優異。啟動速度快（約 3 秒），從架構設計上克服了基于工控機的同類產品存在的啟動慢、易死機、軟件沖突、藍屏、計算機病毒及可靠性差等諸多缺點。 19. 支持 365×24 小時的連續運行，能夠適應控制室、調度中心、監控中心等場所對系統性能日益嚴格的要求。 20. 輸出支持冗余備份輸出，防止意外靜電損壞； |
|
| 技術參數 | |
| 機箱高度 | 20U |
| 卡槽數量 | 80路 |
| 接駁輸入卡數 | 最大40塊，80路高清輸入 |
| 可用輸入板卡 | 全接口卡、DVI卡、HDMI卡、AV卡（CVBS）、3G-SDI、VGA卡 |
| 接駁輸出卡數 | 最大40塊，80路高清輸出 |
| 可用輸出板卡 | 全接口卡、DVI卡、HDMI卡、AV卡（CVBS）、3G-SDI、VGA卡 |
